PCB又被稱為印刷電路板（PrintedCircuitBoard），它可以實現電子元器件間的線路連接和功能實現，也是電源電路設計中重要的組成部分。下面由武漢pcb電路板技術員來介紹PCB板布局布線的基本規則。

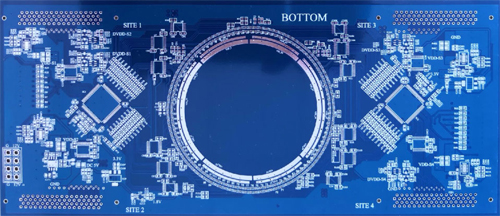

元件布局基本規則

1、電源插座要盡量布置在印制板的四周，電源插座與其相連的匯流條接線端應布置在同側。特別應注意不要把電源插座及其它焊接連接器布置在連接器之間，以利于這些插座、連接器的焊接及電源線纜設計和扎線。電源插座及焊接連接器的布置間距應考慮方便電源插頭的插拔；

2、金屬殼體元器件和金屬件（屏蔽盒等）不能與其它元器件相碰，不能緊貼印制線、焊盤，其間距應大于2mm。定位孔、緊固件安裝孔、橢圓孔及板中其它方孔外側距板邊的尺寸大于3mm；

3、定位孔、標準孔等非安裝孔周圍1．27mm內不得貼裝元、器件，螺釘?shù)劝惭b孔周圍3．5mm（對于M2．5）、4mm（對于M3）內不得貼裝元器件；

4、按電路模塊進行布局，實現同一功能的相關電路稱為一個模塊，電路模塊中的元件應采用就近集中原則，同時數字電路和模擬電路分開；

5、元器件的外側距板邊的距離為5mm；

6、貼裝元件焊盤的外側與相鄰插裝元件的外側距離大于2mm；

7、所有IC元件單邊對齊，有極性元件極性標示明確，同一印制板上極性標示不得多于兩個方向，出現兩個方向時，兩個方向互相垂直；

8、貼片單邊對齊，字符方向一致，封裝方向一致；

9、貼片焊盤上不能有通孔，以免焊膏流失造成元件虛焊。重要信號線不準從插座腳間穿過；

10、貼裝元件焊盤的外側與相鄰插裝元件的外側距離大于2mm；
