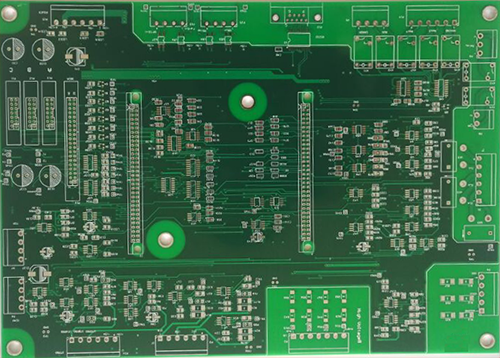

為了正確放置SMT組件，PCB必須保持完全平整。湖北楚倉電子有限公司為了準確放置，貼片機必須將SMT組件釋放到所有組件的電路板上方相同高度。如果PCB有翹曲，也就是說不平整，則機器在將元件放置在電路板上時，在釋放元件時無法保持恒定的高度——這會影響放置的準確性，尤其是對于細間距元件。此外，平面PCB有助于在回流期間將SMT組件保持在適當?shù)奈恢?。如果回流爐內的高溫導致電路板平整度發生變化，則SMT組件可能會因為它們漂浮在熔融焊料上而滑出位置，從而導致焊料橋接和開路。

PCB加工過程中引起的翹曲

PCB加工翹曲的原因很復雜，可以分為熱應力和機械應力。其中，熱應力主要在壓制過程中產生，機械應力主要在板材的堆垛、搬運和烘烤過程中產生。

1）來料覆銅板過程中引起的PCB翹曲

覆銅板均為雙面，結構對稱，無圖形。銅箔和玻璃布的CTE幾乎相同，因此在壓制過程中幾乎沒有因CTE不同而引起的翹曲。但覆銅板壓機尺寸較大，熱板不同區域的溫差會導致壓合過程中不同區域的樹脂固化速度和固化程度略有差異。同時，不同升溫速率下的動態粘度也有較大差異，因此也會因固化過程的不同而產生局部應力。一般這種應力在壓制后會保持平衡，但在以后的加工過程中會逐漸釋放和變形。

2）PCB壓制過程中引起的PCB翹曲

PCB壓制過程是產生熱應力的主要過程。與覆銅板的壓制類似，也會因固化工藝的不同而產生局部應力。由于厚度較厚，圖案分布多樣，預浸料較多，熱應力會比覆銅板更難解決。PCB板中的應力在隨后的鉆孔、成型或燒烤過程中釋放，導致板變形。

3）阻焊層和絲印烘烤過程中引起的PCB翹曲

由于在固化過程中阻焊油墨不能相互堆疊，PCB板將放置在機架中烘烤板固化。阻焊溫度在150℃左右，超過覆銅板的Tg值，PCB容易軟化。造商必須均勻加熱基板的兩面，同時保持加工時間盡可能短，以減少基板的翹曲。

4）PCB冷卻和加熱過程中引起的PCB翹曲

錫爐溫度225℃-265℃，普通板熱風焊料整平時間3s-6s。熱風溫度為280℃-300℃。焊料整平后，板子從常溫下放入錫爐，出爐后兩分鐘內進行常溫后處理水洗。整個熱風焊錫整平過程是一個突然加熱和冷卻的過程。由于電路板的材料不同，結構不均勻，在冷卻和加熱過程中不可避免地會出現熱應力，導致微觀應變和整體變形翹曲區域。

5）儲存不當造成的PCB翹曲

PCB板在半成品階段的存放，一般都是牢固地插在貨架上，貨架的松緊度沒有調整好，或者存放過程中板子的堆放會導致板子發生機械變形。尤其是2.0mm以下的薄板，影響更為嚴重。

PCB翹曲標準是多少？

根據IPS標準，所需貼裝PCB的翹曲度（WD）應小于或等于0.75%。也就是說，當WD大于0.75%時，應判斷為翹板，或缺陷產品。實際上，在不安裝元件而只需要插件的情況下，板的平整度要求更低，WD標準可以小于或等于1.5%。當然，有些廠家為了滿足更高的客戶需求，他們可以追求更嚴格的標準，有些WD標準需要小于或等于0.5%，甚至這個要求達到小于或等于0.3%。翹曲通常是指塑件表面未按設計形狀成型的變形。影響翹曲的因素很多，所以在生產過程中一定要注意。畢竟，每一個微小的錯誤都可能使整個電路板報廢。
