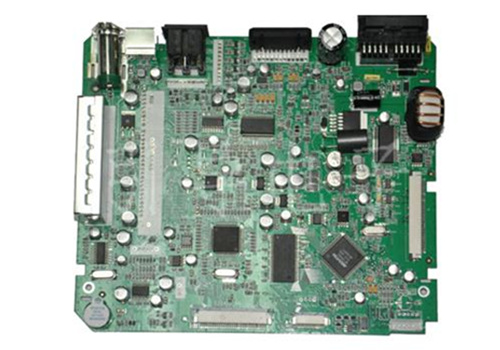

武漢pcb電路板小編介紹目前的電路板，主要由以下組成：

線路與圖面（Pattern）：線路是做為原件之間導通的工具，在設計上會另外設計大銅面作為接地及電源層。線路與圖面是同時做出的。

介電層（Dielectric）：用來保持線路及各層之間的絕緣性，俗稱為基材。

孔（Through hole / via）：導通孔可使兩層次以上的線路彼此導通，較大的導通孔則做為零件插件用，另外有非導通孔（nPTH）通常用來作為表面貼裝定位，組裝時固定螺絲用。

防焊油墨（Solder resistant /Solder Mask) ：并非全部的銅面都要吃錫上零件，因此非吃錫的區域，會印一層隔絕銅面吃錫的物質（通常為環氧樹脂），避免非吃錫的線路間短路。根據不同的工藝，分為綠油、紅油、藍油。

絲?。↙egend /Marking/Silk screen）：此為非必要之構成，主要的功能是在電路板上標注各零件的名稱、位置框，方便組裝后維修及辨識用。

表面處理（Surface Finish）：由于銅面在一般環境中，很容易氧化，導致無法上錫（焊錫性不良），因此會在要吃錫的銅面上進行保護。保護的方式有噴錫（HASL），化金（ENIG），化銀（Immersion Silver)，化錫（Immersion Tin），有機保焊劑（OSP），方法各有優缺點，統稱為表面處理。

作用如下：

焊盤：用于焊接元器件引腳的金屬孔。

過孔：有金屬過孔 和 非金屬過孔，其中金屬過孔用于連接各層之間元器件引腳。

安裝孔：用于固定電路板。

導線：用于連接元器件引腳的電氣網絡銅膜。

接插件：用于電路板之間連接的元器件。

填充：用于地線網絡的敷銅，可以有效的減小阻抗。

電氣邊界：用于確定電路板的尺寸，所有電路板上的元器件都不能超過該邊界。
