PCB線路板，是電子工業中較為重要的部件之一，幾乎每種電子設備都需要使用到它。其設計不僅可以直接影響到整個電子產品的質量，而且與成本息息相關，甚至還可以左右商業競爭的成敗。只需走對這幾步，便能輕松完成PCB線路板設計。下面跟隨武漢pcb電路板的小編一起了解一下。

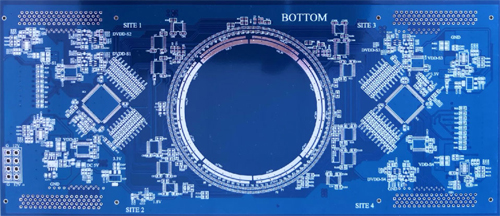

1、注意基板的制作工藝

每條線都必須由電鍍線采用電鍍的手法將銅材質澆筑以至形成焊盤和走線，就算是沒有網絡的焊盤，都必須在某種模式下將該焊盤鍍銅，否則將出現該焊盤無銅的結果。

2、注意過孔、焊盤、走線與金手指的關系

在布線時過孔與焊盤、走線、金手指不能距離太近，同一屬性的過孔應與金手指至少保持0.12mm的距離，不同屬性的過孔應遠離焊盤與金手指。過孔應較小做到外孔0.35mm內孔0.2mm。

3、注意焊盤的尺寸和間距

綁定焊盤（單根線）較小尺寸0.2mmX0.09mm90度，各焊盤的間距較小做到2MILS，內排的地線和電源線焊盤寬度也要求做到0.2mm。同時，綁定焊盤的角度要根據元件拉線的角度來調整。

4、注意焊盤與原件之間的距離

SMT焊盤與DIE綁定焊盤以及SMT元件之間要保持0.3mm以上的距離，一個DIE綁定焊盤與另一個DIE的距離也應保持在0.2mm以上。信號走線較小為2MILS，間距為2MILS，主要電源走線盡量做到6-8MILS，以增強基板強度。
